Senkerodieren

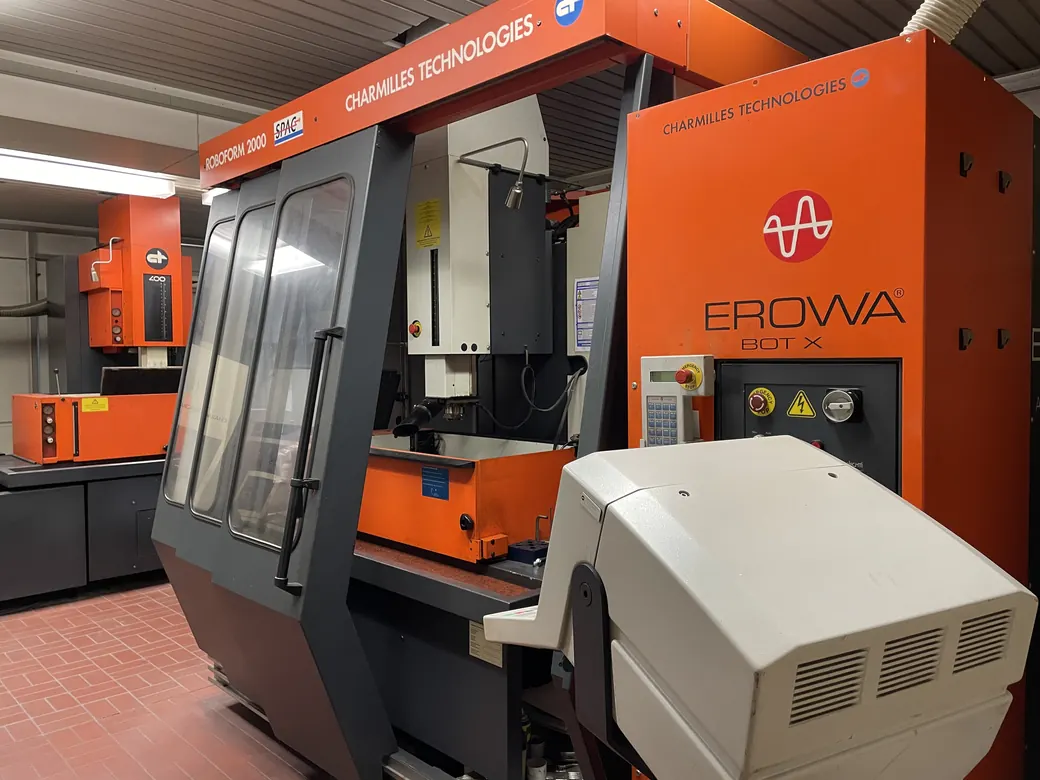

Charmilles Bearbeitungszentren mit EROWA-Palettierung. Für Kavitäten und Innenkonturen, die zerspanend nicht erreichbar sind.
Die Elektrode geht dorthin, wo kein Werkzeug hinkommt.
Beim Senkerodieren arbeitet eine geformte Elektrode das Negativ ihrer Gestalt in das Werkstück. Damit entstehen tiefe Kavitäten mit scharfen Innenecken, feine Rippen und Geometrien, die ein Fräser wegen seines Werkzeugradius nie erreicht.
Der Vorteil im Werkzeugbau liegt in der Kombination: Wir fräsen die Kupferelektrode, erodieren damit die Kavität und schleifen anschließend die Passflächen. Alle drei Schritte liegen im selben Haus, deshalb passt die Elektrode zum Werkstück und nicht nur zur Zeichnung.
Die EROWA-Palettierung nimmt Werkstück und Elektrode in einem definierten Nullpunkt auf. Das erlaubt den Wechsel zwischen Maschinen ohne neues Ausrichten und den Betrieb über Nacht ohne Bediener.
Typische Aufgaben.
- Kavitäten in Umformwerkzeugen
- scharfe Innenecken ohne Radius
- Rippen und Stege
- Nachbearbeitung gehärteter Einsätze
- Formeinsätze und Konturkerne
- Entlüftungen
- Strukturen im Formnest
- Reparatur und Änderung
- gefräste Kupferelektroden
- Draht für Durchbrüche
- Schleifen der Passflächen
- Messprotokoll zum Satz
Fragen zum Senkerodieren.
Was ist Senkerodieren?
Senkerodieren ist ein abtragendes Verfahren, bei dem eine geformte Elektrode ihre Form durch elektrische Entladungen in das Werkstück absenkt. So entstehen Innenformen mit scharfen Ecken und tiefe Kavitäten.
Wozu Senkerodieren, wenn gefräst werden kann?
Für Innenformen mit scharfen Ecken, tiefe Kavitäten und Konturen, an die kein Fräser herankommt. Die Elektrode bildet die Form ab, deshalb entsteht auch dort eine Kontur, wo ein Werkzeug keinen Auslauf hätte.
Fertigen Sie die Elektroden selbst?
Ja. Die Elektroden entstehen im eigenen Haus auf denselben Bearbeitungszentren wie die Bauteile. Damit liegen Elektrode und Werkstück im gleichen Nullpunkt und in derselben Messkette, was den häufigsten Fehler beim Senkerodieren ausschließt.
Läuft die Fertigung auch unbeaufsichtigt?
Die Charmilles Anlagen arbeiten mit EROWA-Palettierung und laufen mannlos rund um die Uhr. Das verkürzt Durchlaufzeiten spürbar, gerade bei langen Senkzeiten, und macht die Auslastung planbar.
Wann Senkerodieren und wann Draht?
Der Draht braucht einen Startpunkt und schneidet durch, er eignet sich für Durchbrüche und Konturen. Die Senkelektrode arbeitet in die Fläche hinein und erzeugt geschlossene Kavitäten. Häufig kommen an einem Bauteil beide zum Einsatz.
Kavität mit scharfer Innenecke?
Das ist der Fall für die Senkelektrode. Schicken Sie die Zeichnung.
