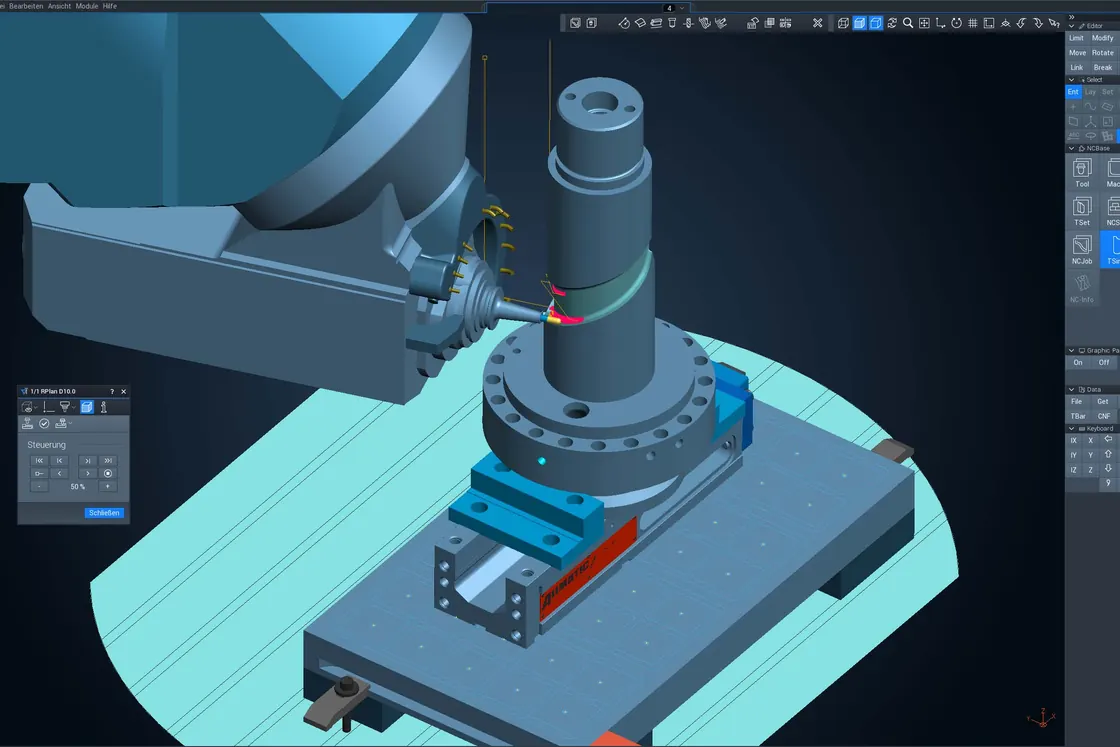

CAM Simulation eines fünfachsigen Fräsprozesses mit Werkzeug, Spannmittel und Werkstück im Bearbeitungsraum.
Verfahren

Konstruktion, CAD und CAM

Prozessentwicklung mit allen gängigen Schnittstellen. Und ein Weg zurück ins Modell, wenn es zum Bauteil keine Daten mehr gibt.

STEP IGES STLSchnittstellen
CATIA DXF DWGebenso
tebisCAD/CAM

Der Prozess ist die eigentliche Leistung.

Einen Einblick in die KORTE Prozessentwicklung geben unsere Anwendungsbeispiele. Für jedes dieser Bauteile wurde auf Kundenwunsch der Zerspanungsprozess entwickelt. Das ist der Teil der Arbeit, der am fertigen Teil nicht zu sehen ist und über den trotzdem alles entschieden wird.

Unsere Konstruktion bietet mit allen gängigen Schnittstellen kompetente Umsetzungen: STEP, IGES, STL, CATIA, DXF und DWG. Ein Datensatz genügt als Ausgangspunkt, eine fertige Fertigungszeichnung ist nicht nötig.

Für Bauteile ohne Vorbild legen wir Verfahrensfolge, Aufspannung, Werkzeuge und Automatisierung fest, bevor die erste Maschine anläuft.

Wenn es zum Teil keine Daten mehr gibt.

Ein häufiger Fall im Werkzeugbau: Ein Werkzeug läuft seit Jahren, die Zeichnung ist verschwunden oder war nie vollständig, und jetzt braucht es Ersatz. Statt Sie um Unterlagen zu bitten, die es nicht gibt, digitalisieren wir das Bauteil.

Über die Flächenrückführung entsteht aus der Punktwolke wieder ein sauberes Flächenmodell, mit dem sich fertigen lässt. Damit wird aus einem vorhandenen Teil eine Datenbasis für die nächsten.

Geprüft wird gegen genau dieses Modell: Punktwolke gegen Flächendaten, Flächenvergleich mit Abweichungsgrafik, dokumentiert im Protokoll.

CAD Ansicht eines Formeinsatzes mit farbig markierten Bearbeitungsflächen und Freiformkontur.
Formeinsatz im CAD, Bearbeitungsflächen farbig getrennt.

Was die Konstruktion übernimmt.

Prozessentwicklung
  • Verfahrensfolge und Aufspannung
  • Werkzeug- und Strategiewahl
  • Automatisierung und mannloser Betrieb
  • Prüfschritte gleich mitgeplant
CAD und CAM
  • Konstruktion und Umsetzung
  • Programmierung bis fünfachsig simultan
  • tebis als CAD/CAM-Basis
  • STEP, IGES, STL, CATIA, DXF, DWG
Flächenrückführung
  • Digitalisieren vorhandener Bauteile
  • Punktwolke zu Flächenmodell
  • Ersatz ohne Zeichnung
  • Prüfung gegen das neue Modell

Fragen zur Konstruktion.

Was ist Flächenrückführung?

Flächenrückführung ist die Rückgewinnung eines sauberen CAD-Modells aus einem vorhandenen Bauteil. Das Teil wird digitalisiert, die Punktwolke wird in Flächen zurückgeführt. Danach lässt sich das Teil ändern, dokumentieren und erneut fertigen.

Brauchen Sie eine Zeichnung?

Nicht zwingend. Für den Anfang genügt eine Skizze mit dem kritischen Maß. Liegt gar nichts vor, sondern nur ein Musterteil, digitalisieren wir es und erstellen die Unterlagen selbst.

Welche Datenformate nehmen Sie an?

STEP, IGES, STL, CATIA, DXF und DWG. Konstruiert und programmiert wird mit tebis, dieselbe Kette, aus der auch die Werkzeugbahnen für die Bearbeitungszentren kommen.

Nur ein Bauteil und keine Zeichnung?

Das genügt als Anfang. Wir digitalisieren und führen die Flächen zurück.
